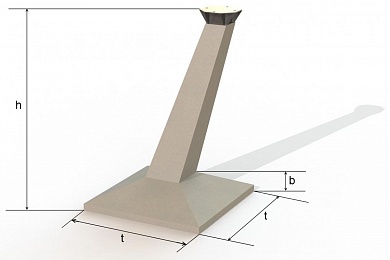

Фундамент линий электропередач Ф 3А (Д7)

Артикул: -
(0)
Доставка по #WF_CITY_DAT# и России
Все товары сертифицированы
10 лет безупречной работы
5000 изделий оптом и розницу
136 755 руб. за 1 шт
- +
Нашли дешевле?
Основные характеристики
Высота (H), мм
3400
Длина (L), мм
2100
Масса, т
4.08
Объём (L), м3
1.70
Ширина (B), мм
2100

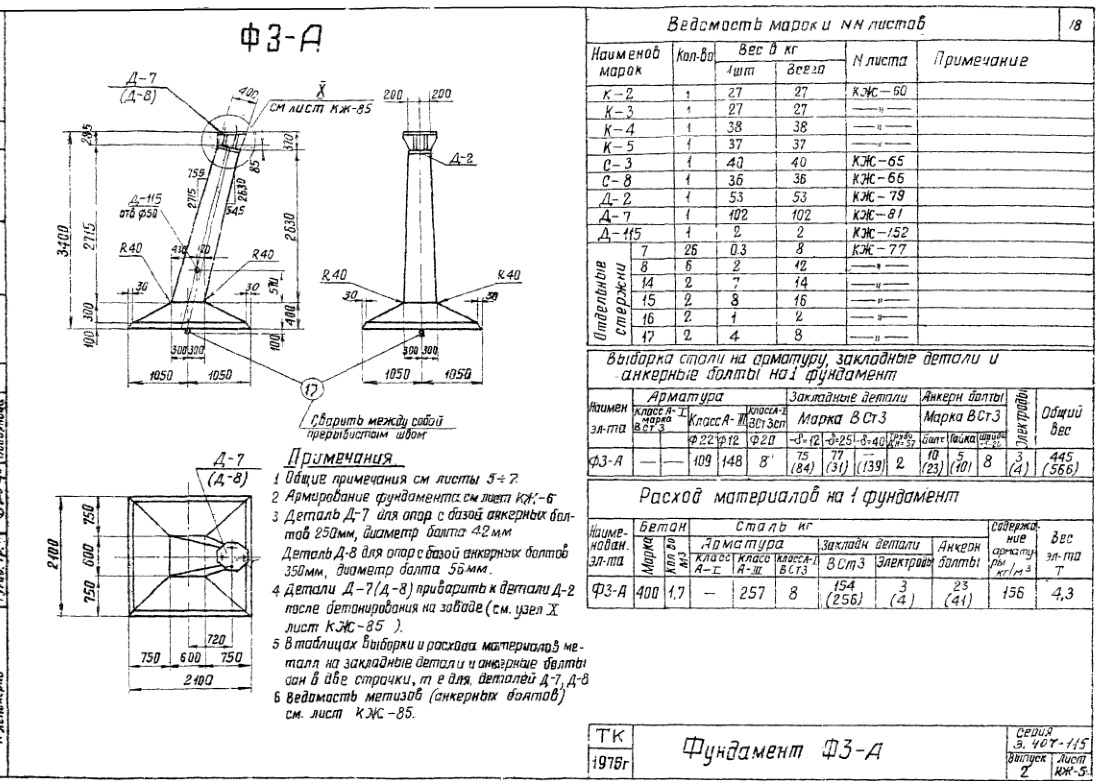

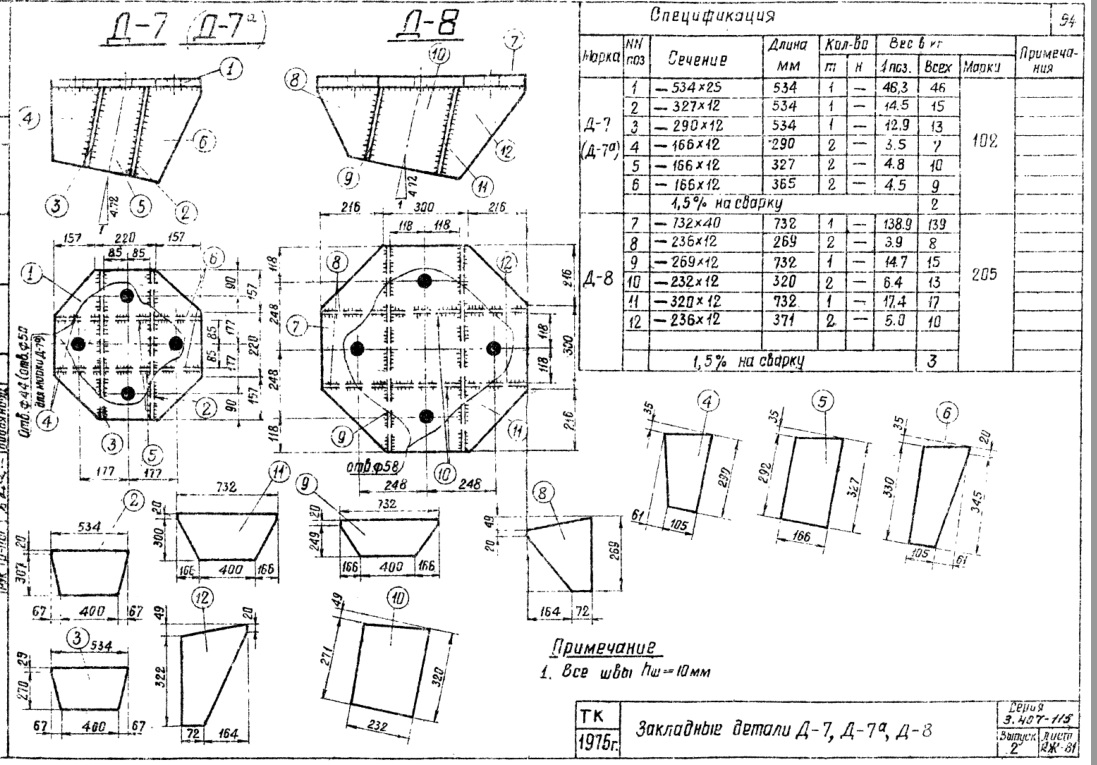

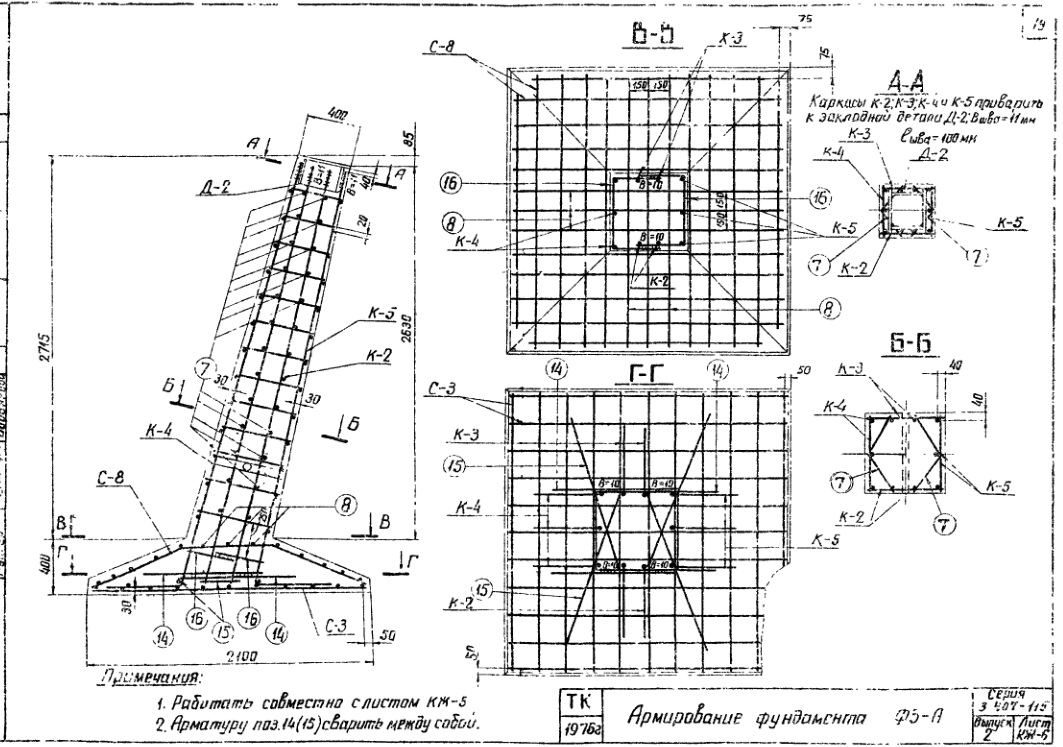

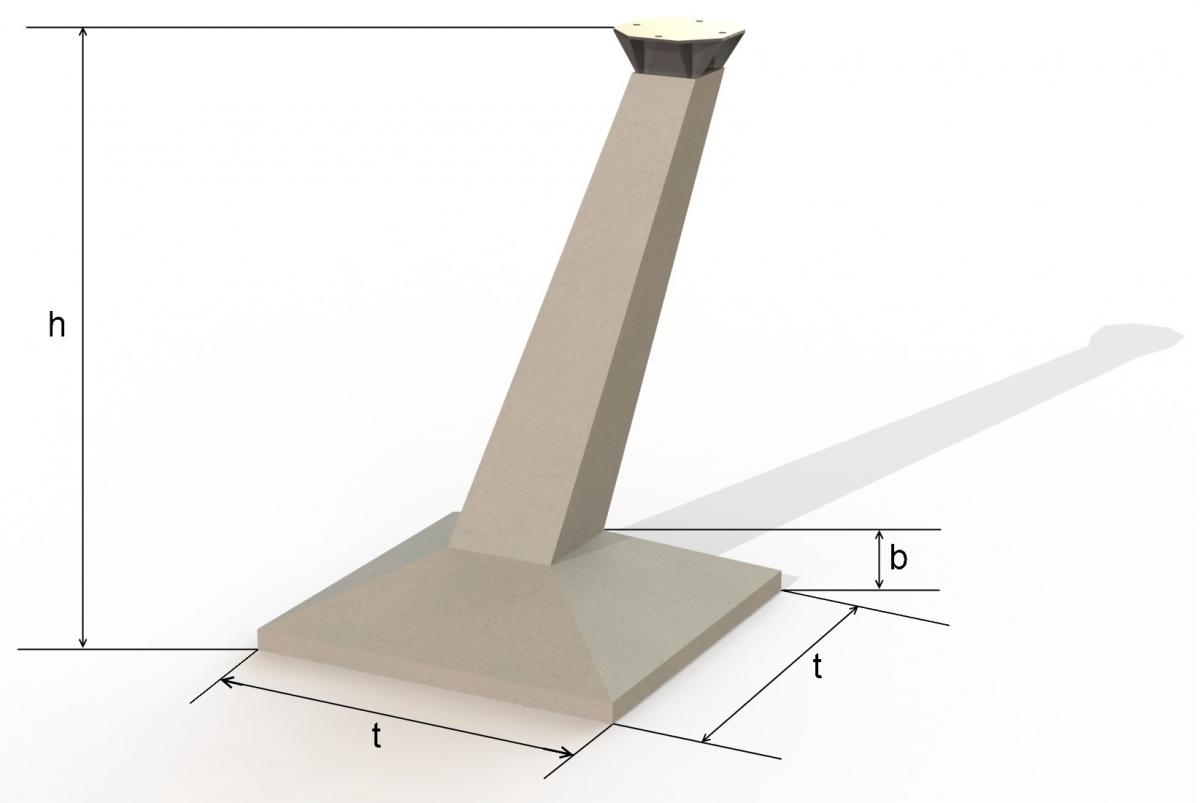

Для установки в грунт любой металлической опоры ЛЭП используются специальные конструкции – фундаменты. Существует достаточно много проектов и разновидностей данных конструкций и каждая из разновидностей проектировалась для эксплуатации при определенных условиях. Железобетонные фундаменты Ф 3 А (Д7), были спроектированы в рамках серии 3.407-115, и предназначены для обеспечения устойчивости анкерно-угловой металлической опоры высоковольтной линии электропередач. Внешне, данные конструкции представляют собой монолитный «гриб», с наклонной стойкой, соосной с поясом опор и наголовником (Д 7), конструкция которого обеспечивает горизонтальное опирание плиты бошмака опоры. На фундаменты Ф 3 А (Д7) предусмотрена установка наголовника. Такие фундаменты Ф 3 А (Д7) имеют оголовники с карманами под болты, до бетонирования прикрепляемые к армокаркасу и размещающиеся внутри металлической опалубки.

При монтаже опоры между верхним листом оголовника и плитой башмака опоры устанавливается прокладка, перераспределяющая горизонтальные нагрузки между болтами.

Стороны плиты основания фундаментов Ф 3 А (Д7) с наклонными стойками при установке под опору располагаются под углом 45 градусов к осям опор.

Фундаменты Ф 3 А (Д7) повышают устойчивость опор к воздействию ветровой нагрузки и применяются в строительстве объектов энергетики для увеличения прочности конструкции опор в грунте и последующей эксплуатации стальных опор ЛЭП.

Цена на Фундамент линий электропередач Ф 3А (Д7): 136755руб, доставка по #WF_CITY_DAT#.

Длина (L), мм
2100
Ширина (B), мм
2100
Высота (H), мм
3400
Масса, т
4.08
Объём (L), м3
1.70
